Description

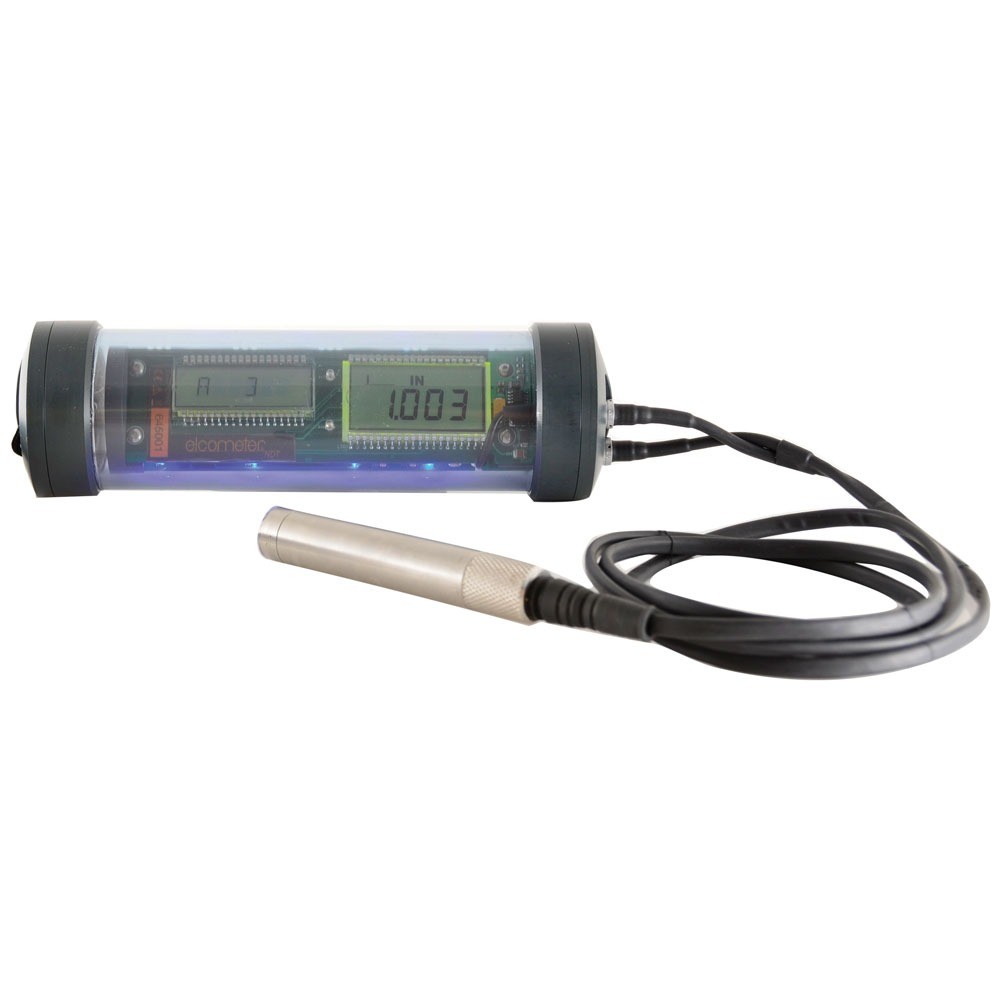

UG20DL adalah material bawah air dan pengukur ketebalan lapisan yang ideal untuk inspeksi lepas pantai.

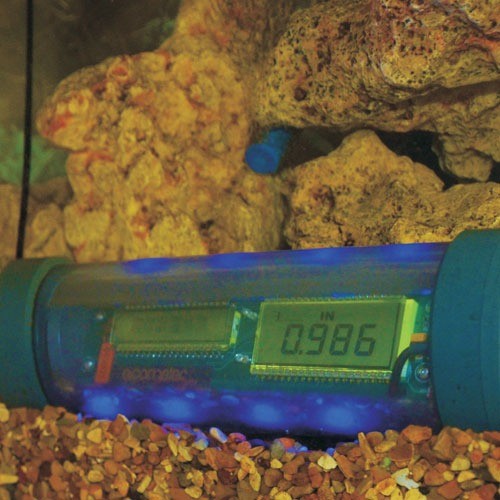

Tahan air hingga kedalaman 300 meter (1.000 kaki), UG20DL menawarkan banyak fitur dan manfaat seri CG100 dalam pengukur cahaya terang yang mudah digunakan.
Menawarkan transduser elemen ganda & tunggal, memori UG20DL memungkinkan pengguna untuk menyimpan hingga 5.000 hasil scan individual, bersama-sama dengan bentuk gelombang A-Scan yang dapat diunduh ke perangkat lunak manajemen data untuk analisis lebih lanjut tentang lahan kering.
Fitur :
- tingkat kedalaman (300 meter)
- Transduser probe elemen tunggal & membran ganda
- Pengenalan probe otomatis & fungsi nol
- Pulse-Echo, Pulse-Echo dengan Pelapisan, Echo-Echo
- Penyimpanan Data: Alpha Numeric & Sequential w / ID
- Output dan penyimpanan data: 5.000 hasil scan
- Unduh ke perangkat lunak manajemen data ElcoMaster®
Penjelasan Fitur UG20DL
Repeatability / Stability Indicator (Indikator pengulagan dan stabilitas)
Terdiri dari 6 batang vertikal. Pengukur dapat mengukur ketebalan secara andal, ketika 6 batang vertikal diterangi secara penuh dan angka terakhir nilai ketebalan digital stabil.
V-Path Correction/Koreksi V-Path
Transduser elemen ganda terdiri dari sebuah probe dengan dua kristal (satu untuk mengirim dan satu untuk menerima suara). Kristal dipisahkan oleh penghalang akustik – menghasilkan jalur suara ‘berbentuk-V’ saat suara bergerak dari satu elemen ke elemen lainnya.
Jalur ini sedikit lebih panjang dari jalur langsung sehingga koreksi V-Path digunakan untuk menghitung ketebalan yang benar.
Penjelasan-Mode Pengukuran UG20DL
Pulse – Echo Mode (PE):
Mode tampilan normal, mengukur ketebalan total dari dasar probe transduser ke batas kerapatan material (biasanya dinding belakang). Ideal untuk deteksi lubang dan cacat.
Echo – Echo Mode (EE):
Juga dikenal sebagai Mode ThruPaint™, EE mengabaikan · ketebalan lapisan, menampilkan ketebalan material dari permukaan atas material hingga batas kerapatan material.
Pulse – Echo Coating Mode (PECT):
Menampilkan ketebalan material (PE) dan ketebalan lapisan (CT) secara bersamaan.
Penjelasan Mode Tampilan UG20DL
Material Thickness Digits Display/Tampilan Digit Bahan Tebal:
Tampilan standar pada semua model, ini menampilkan nilai ketebalan numerik dalam milimeter (MM) atau inci (IN).
A-scan Display;Full Wave/Tampilan A-Scan; Gelombang Penuh (RF):
Tampilan A-Scan menunjukkan gelombang sinus yang diciptakan oleh suara yang dipantulkan, atau osilasi, dari material yang diukur. Dalam mode RF bentuk gelombang penuh ditampilkan.
Tampilan A-Scan; Rectified (+ atau -):
Pegguna dapat memilih untuk melihat siklus positif atau negatif dari gelombang penuh (RF). Tampilan Rectified (RECT) ini menunjukkan amplitudo gema versus waktu transit.
