Dual Element Transducers

Description

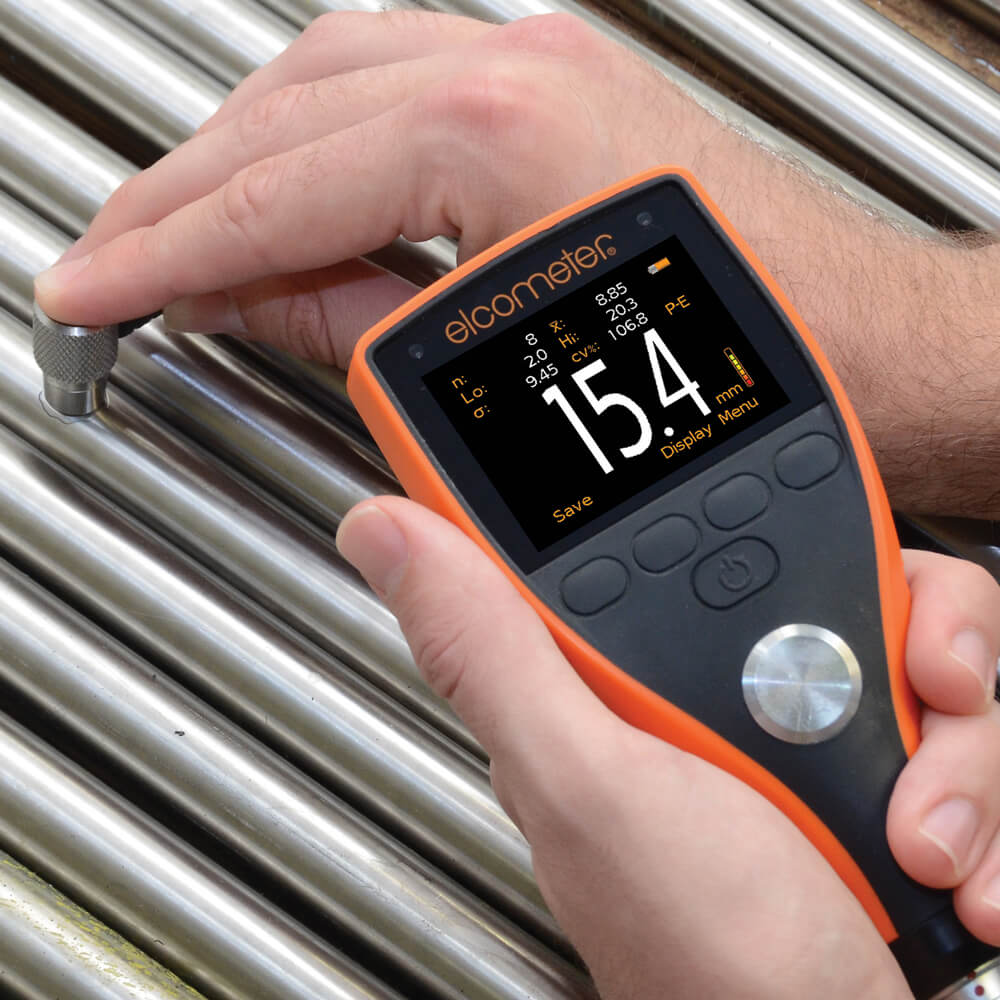

Rentang Elcometer Dual Element Transducers dirancang untuk mengukur ketebalan material secara ultrasonik ketika akses hanya tersedia untuk satu sisi material yang sedang diperiksa.

Dual Element Transducers sangat ideal untuk memeriksa substrat logam tetapi juga dapat mengukur ketebalan bahan lain, seperti plastik, komposit atau fiberglass.

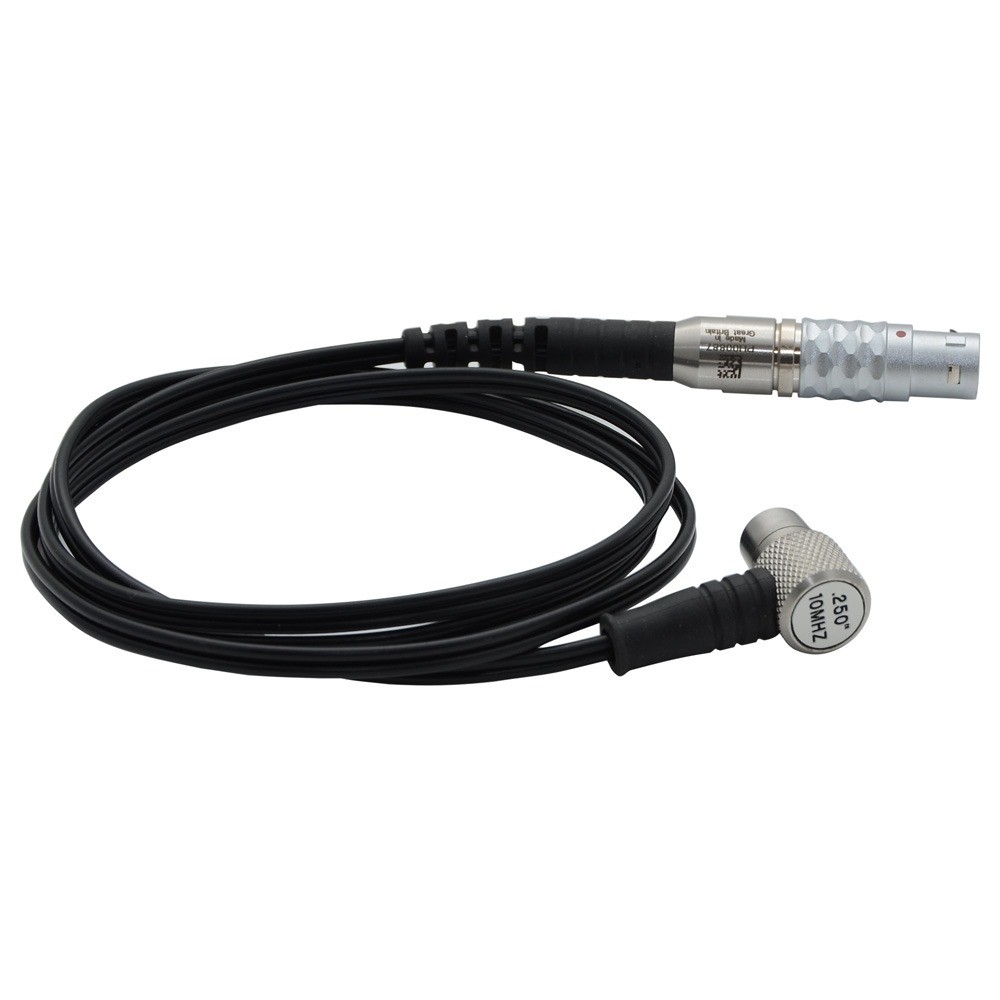

Transduser elemen ganda terdiri dari dua elemen kristal yang bertempat di casing yang sama, dipisahkan oleh penghalang akustik. Satu kristal mentransmisikan energi suara sementara kristal lainnya menerima energi suara yang dipantulkan.

Disk Frekuensi dan Diameter

Transduser dapat dipilih berdasarkan frekuensi dan ukuran kristal. Frekuensi transduser ditentukan oleh jenis bahan dan kisaran ketebalan yang diharapkan. Pilihan ukuran kristal ditentukan oleh akses, bentuk, dan permukaan akhir dari objek yang akan diukur. Setiap transduser ultrasonik dapat dengan mudah diidentifikasi oleh disk di bagian atas.

Penjelasan Karakteristik Transduser Elemen Ganda

Transduser Elemen Ganda yang dilambangkan sebagai HD / CT (Highly Damped Transducer/ Damped Coating Thickness Transducer) diperlukan saat menggunakan mode pengukuran Echo-Echo ThruPaint ™ (E-E). Selain itu CT (Damped Coating Thickness Transducer) memungkinkan pengukuran ketebalan dan ketebalan material secara simultan pada model gauge yang dipilih.

Transduser khusus tersedia untuk melakukan pengukuran ketebalan pada permukaan suhu tinggi.

	Super Standard Transduser daya tinggi untuk meningkatkan jangkauan dan penetrasi melalui bahan penyerap suara.
	High Damped Membatasi durasi atau mengurangi amplitudo getaran. Hanya untuk digunakan dengan EE (ThruPaint ™).
	Composite Transduser gain tinggi untuk meningkatkan daya dan penetrasi.
	High Resolution Fitur peningkatan resolusi permukaan dekat, ideal untuk digunakan pada media yang tipis.
	Coating Thickness Dengan menggunakan teknologi ThruPaint ™, transduser ini mampu mengukur pelapisan dan ketebalan material secara bersamaan.
