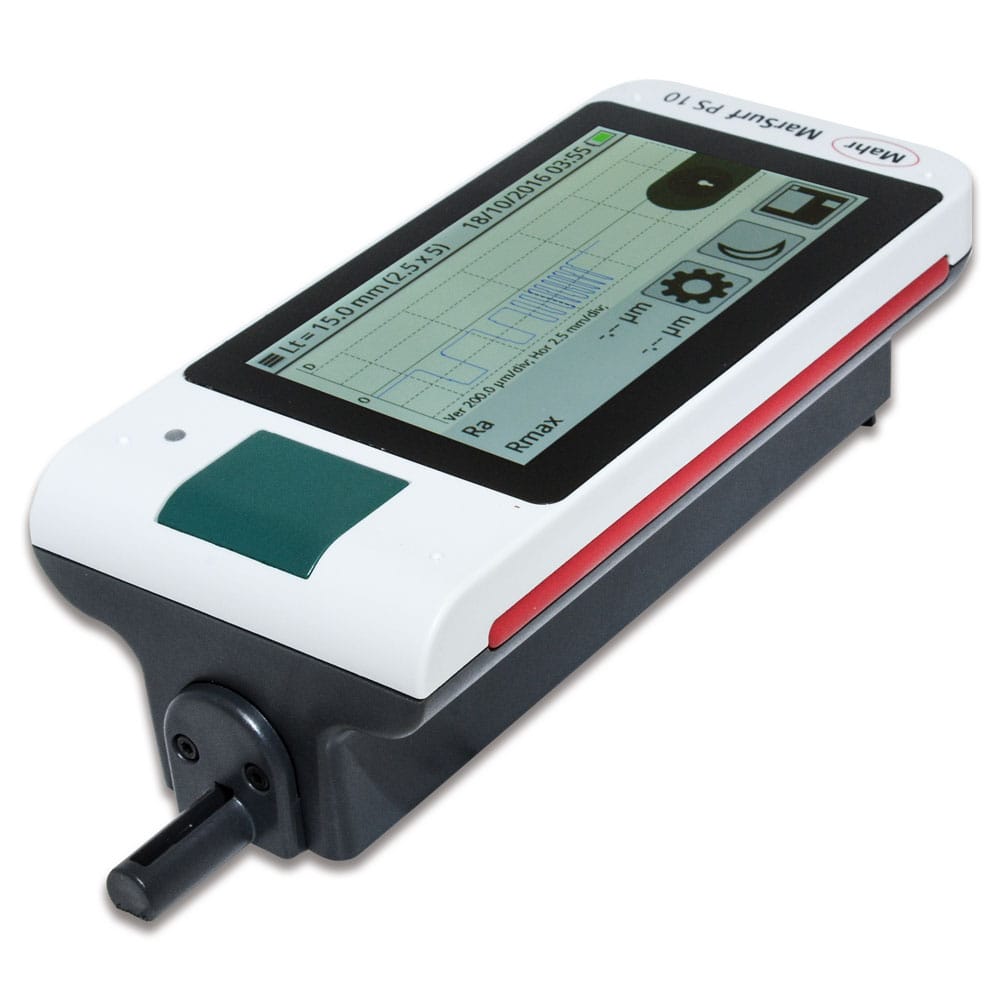

Elcometer 7062 MarSurf PS10 Surface Roughness Tester

Elcometer 7062 digunakan untuk berbagai pengukuran kekasaran permukaan yang diperlukan untuk pemenuhan standar terhadap Standar Internasional.

Description

Elcometer 7062 surface roughness tester adalah solusi pengukur yang ringan dan portabel untuk berbagai pengukuran kekasaran permukaan yang diperlukan untuk pemenuhan standar terhadap Standar Internasional.

Dalam penerapan lapisan pelindung ada persyaratan untuk mengukur kekasaran permukaan.

Dengan 31 pengaturan parameter permukaan yang tersedia, tester kekasaran permukaan Elcometer 7062 dapat menampilkan semua parameter yang sesuai dengan Standar Nasional & Internasional.

Nilai-nilai ini mencakup pengukuran profil cekungan dalam kombinasi dengan penilaian frekuensi tonjolan dalam area sampel.

Tester kekasaran permukaan Elcometer 7062 adalah solusi pengukuran yang ringan dan portabel untuk berbagai pengukuran kekasaran permukaan yang diperlukan untuk kepatuhan terhadap Standar Internasional.

Unit ini juga cocok untuk menilai kondisi kekasaran permukaan dalam berbagai aplikasi industri umum; khususnya di mana sampel yang diukur terlalu besar untuk dibawa ke laboratorium.

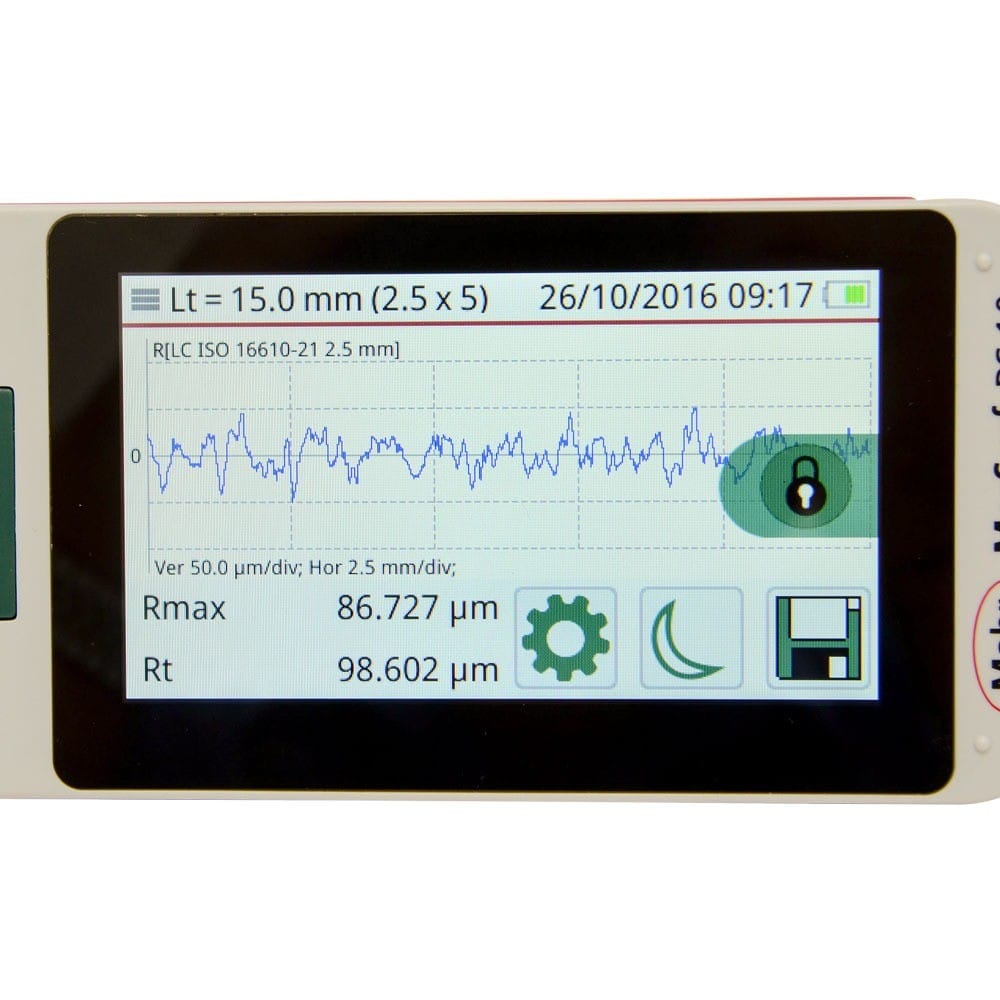

Tampilan Multi-Bahasa: Semua informasi yang diperlukan ditampilkan di layar dalam pilihan 17 bahasa.

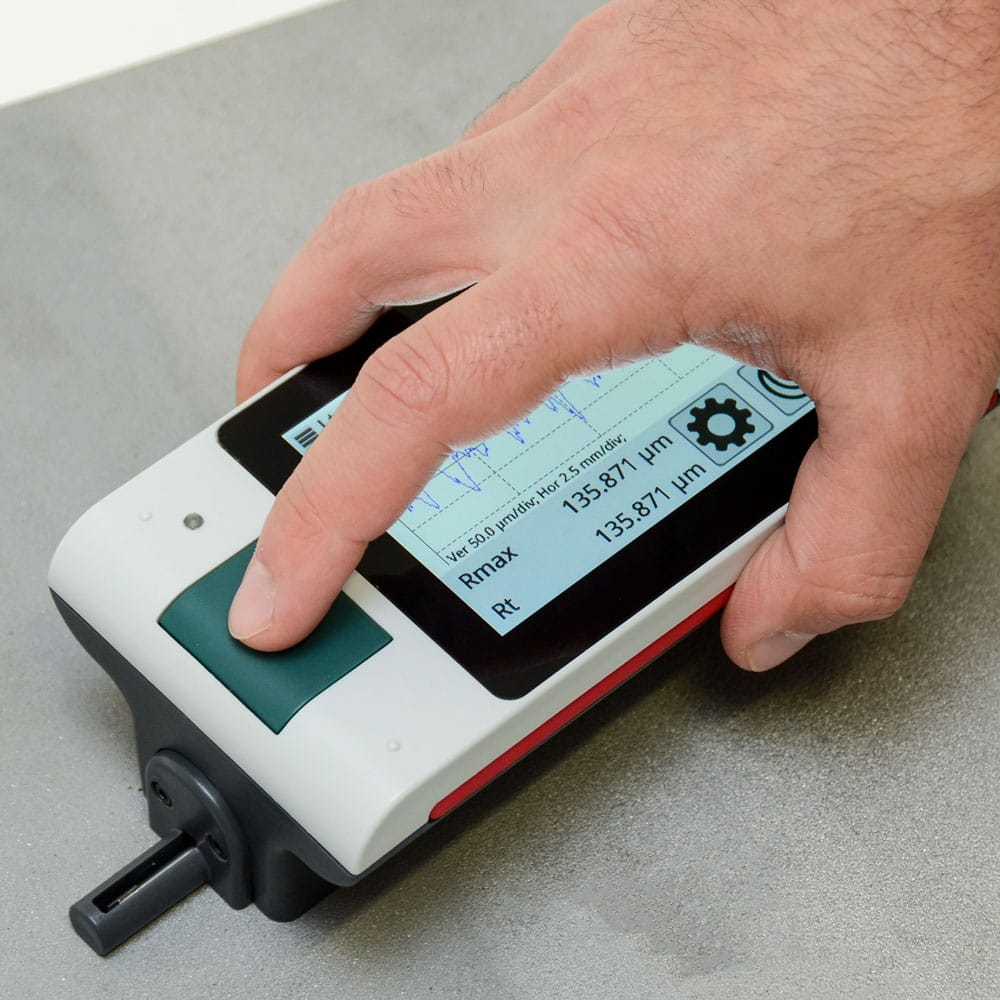

  • Fleksibel: Dapat digunakan di hampir semua posisi; secara horizontal, vertikal, terbalik. Aksesori penyesuaian ketinggian untuk mengakomodasi berbagai ukuran sampel disediakan dengan masing-masing pengukur sebagai standar.
  • Standar Kalibrasi Terpadu: Tidak diperlukan standar kalibrasi eksternal; memberikan kemudahan penggunaan yang lebih besar.
  • Removable Drive Unit: Unit drive dapat dilepas dari unit utama dan digunakan dengan kabel ekstensi (termasuk dalam paket) untuk memungkinkan pengukuran di area yang sulit dijangkau.

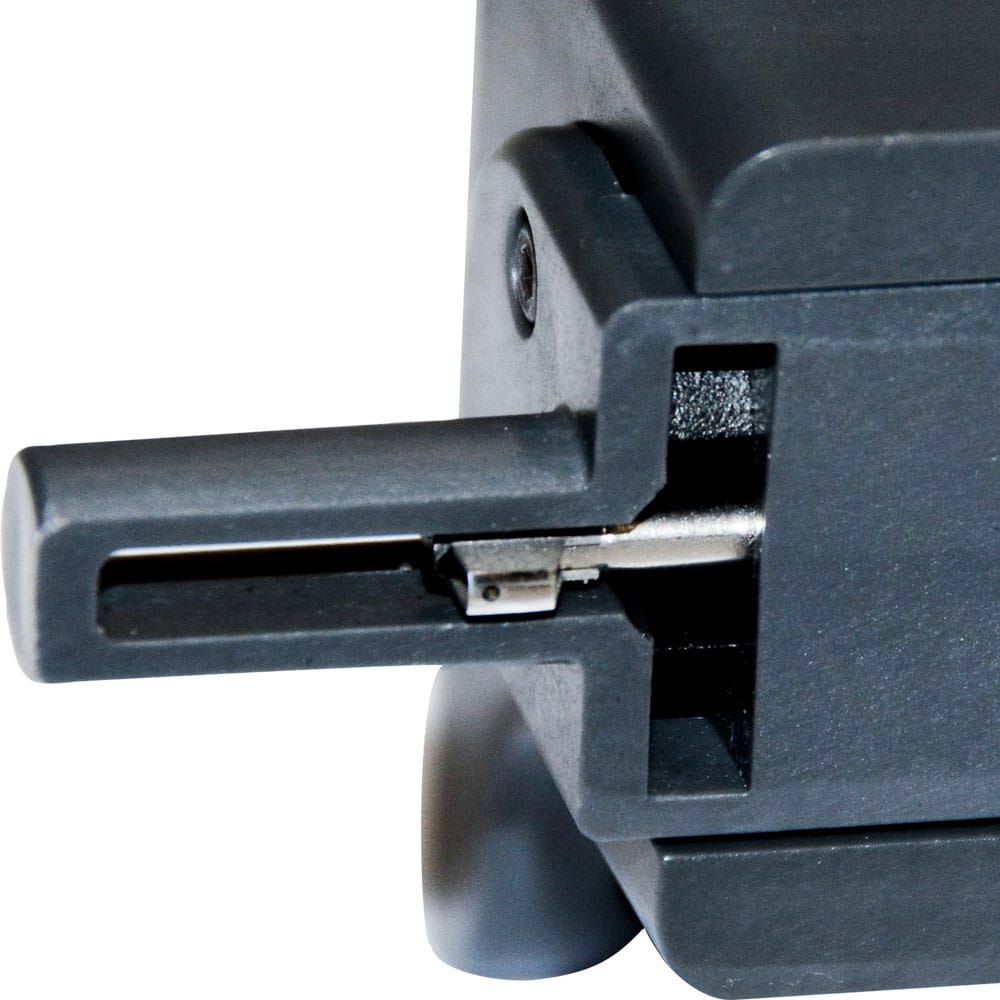

  • Pengambilan stylus dengan perlindungan yang dapat dilepas: ujung stylus berlian 2μm (80μin) dengan kekuatan pengukuran 0,7 mN. Stylus yang berbeda tersedia untuk berbagai aplikasi.

Cara menggunakan tester kekasaran permukaan

Penguji kekasaran permukaan terdiri dari stylus yang ditarik secara mekanis melintasi permukaan dengan merekam ‘gambar’ kekasaran permukaan melintasi panjang sampel yang telah ditentukan sebelumnya. Teknik pengukuran memberikan sejumlah parameter pengukuran termasuk:

Rmax: Perbedaan terbesar antara benjolan & cekungan dalam panjang pengambilan sampel individu dalam keseluruhan panjang evaluasi

Ra: Kekasaran rata-rata pada panjang sampel.

Rt: Jarak antara benjolan tertinggi dan cekungan terendah pada panjang evaluasi

Rz: Jarak rata-rata antara benjolan tertinggi dan cekungan terendah pada sejumlah panjang sampel

Additional information

Weight 0.5 kg
Dimensions 16 × 7.7 × 5 cm
Unit of Measurement

Metric, inch

Measuring Principle

Stylus Method

Stylus Pick-Up Supplied (Other stylus pick-ups are available)

Inductive skidded stylus pick-up, 2µm (80µin) stylus tip, measuring force approx. 0.7 mN

Parameters

DIN/ISO – Ra, Rq, Rz, Rmax, Rp, Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr, RSm, Rsk, CR, CF, CL, R, AR, Rx
JIS – Ra, Rq, Ry, RzJIS, tp, RSm, S
ASME – Rp, Rpm, RPc, Rsk, tp
MOTIF – R, AR, Rx, CR, CF, CL

Measuring range

350µm

Profile resolution

8nm

Filter

Phase-correct profile filter (Gaussian filter) according to DIN EN ISO 16610-21 (formerly ISO 11562), special filter according to DIN EN ISO 13565-1, Is filter according to DIN EN ISO 3274 (can be switched off)

Cutoff lc

0.25mm, 0.8mm, 2.5mm; automatic (0.010”, 0.030”, 0.100”)

Traversing length Lt

1.5mm, 4.8mm, 15mm; automatic (0.06”, 0.192”, 0.6”)

Traversing length (acc. to MOTIF)

1mm, 2mm, 4mm, 8mm, 12mm, 16mm (0.040”, 0.080”, 0.160”, 0.320”, 0.480”, 0.640”)

Short cutoff

Selectable

Evaluation length ln

1.25mm, 4.0mm, 12.50mm (0.050”, 0.15”, 0.50”)

Number n of sampling lengths

Selectable: 1 to 16

Calibration function

Dynamic

Memory capacity

3,900 profiles, 500,000 results

Other functions

Blocking of settings (code-protected), date/time

Battery

Li-ion battery

Interfaces

USB, MarConnect (RS232)

Long-range power supply

100V to 264V
